【主要技术参数】
产品商标
江特牌
公告批次
330
产品名称

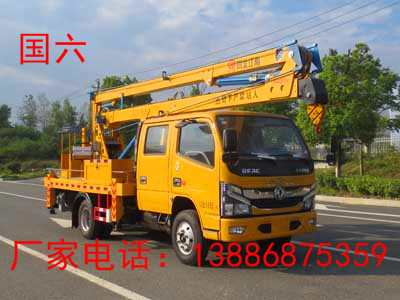

JDF5060JGK16E6型高空作业车
产品号
APGWA6F002Z
总质量(Kg)
5650
罐体容积(m3)
额定载质量(Kg)
外形尺寸(mm)
7660,7560×2040×3050,3000
整备质量(Kg)
5325
货厢尺寸(mm)
××
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人)
2+3
载质量利用系数
接近角/离去角(°)
24/10
前悬/后悬(mm)
1040/2142,1055/2142
轴数
2
轴距(mm)
3308
轴荷(Kg)
2040/3610
最高车速(Km/h)
110
其它
前伸820mm,805mm,720mm,705mm;后伸350mm;随底盘选装驾驶室及左右油箱位置;吊钩为选装件;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:420mm;ABS型号/厂家:ABS/ASR-24V-4S/4M/襄阳东风隆诚机械有限责任公司;主要专用装置为折叠臂,用于抢修电力、通讯、路灯等高空作业.
【底盘技术参数】
底盘型号
EQ1075DJ3CDF
底盘名称
载货汽车底盘（二类）
商标名称
东风牌
生产企业
东风汽车股份有限公司
5845×1980×2160
轮胎数
6
24/13
轮胎规格
7.00R16
钢板弹簧片数
6/6+5,3/3+3
前轮距(mm)
1521
燃料种类
柴油
后轮距(mm)
1498,1586,1670
排放标准
GB3847-2005,GB17691-2018国Ⅵ
发动机型号
发动机生产企业
排量(ml)
功率(Kw)
YCY24140-60
Q28-130E60
Q23-115E60
H20-120E60
广西玉柴机器股份有限公司
安徽全柴动力股份有限公司
2360
2800
2300
2000
103
96
85
90
发动机
安徽全柴H20-120E60柴油发动机，四缸、直列、高压共轨、增压中冷，功率90KW，国六排放标准
驾驶室
平头双排，乘坐2+3人，内饰和仪表台提档升级，更舒适和美观
臂架
臂架形式
三节折臂
材料
低合金Q345B/4mm
臂架截面
四边形230×230和200×200
起伏角度
0°-70°(相对水平面)
吊臂
伸缩起重臂
伸缩长度1m
起升机构
IQKN1B6Y；单绳拉力800 Kg
钢丝绳
（40m）Φ7.7
吊钩
1T
驱动
液压马达
支腿
支腿型式
前后H型
支腿材料
低合金Q345B/5mm
液压锁
四个支腿都带双向液压锁
后支腿频闪灯
黄色；两只
车厢
优质碳钢及型材，铺3㎜防滑花纹钢板
工具箱
1200*400*500；带不锈钢门锁
围栏
Φ20不锈钢管
踏步
驾驶室侧带上下踏步
侧、后防护
优质碳钢冷弯型材；强度高
轮罩
注塑模具成型，美观，强度高
洗手水箱
塑料水箱
转台
立臂
低合金钢板拼焊组成
回转
双向360°连续回转
回转支承
单排四点接触球式带外齿，QWD730.20
减速机
涡轮蜗杆式，CW-28
马达
BMP-50
吊篮
额定载荷
≤200Kg
尺寸
长X宽X高（mm）：1080X620X1100
调平形式
外置拉杆机械调平
保险带
一副
调平装置
机械调平，拉杆外置
液压系统
液压油箱
65L；带液位表
齿轮泵
定量泵，流量25ml/r
工作压力
带压力表；16MPa
液压阀组
集成电磁阀组
油缸
12只；带双向平衡阀或液压锁进行锁止，保证安全
操作系统
手动操作，各支腿可单独可调，上下车互锁
操作方式
手动和电动结合
臂架动作
转台和吊篮电动双位操作
发动机启动、熄火
转台和吊篮双位操作，一键式操作
发动机油门
手动拉线
油漆
知名品牌油漆；颜色光滑，线条美观；
标识及标牌
清晰、醒目、永久不褪色
