【整车技术参数】 |
|
产品商标 |
江特牌 |
公告批次 |
288 |
|
产品名称 |

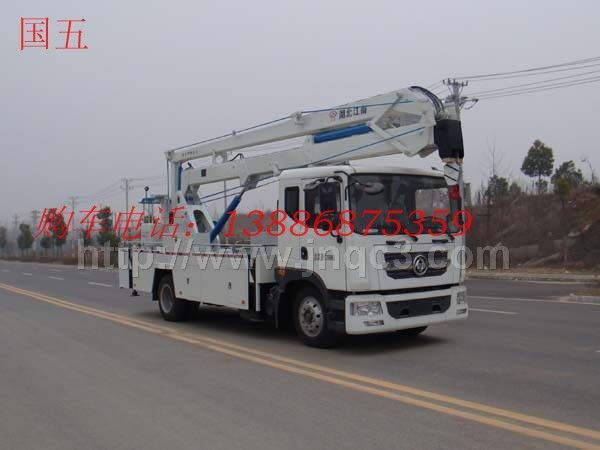

高空作业车 |
产品型号 |
JDF5120JGK22E5 |
|
总质量(Kg) |
12300 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
10400×2470×3900 |
|
整备质量(Kg) |
12105 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
鞍座最大载质量(Kg) |
|
|
接近角/离去角(°) |
19/10 |
前悬/后悬(mm) |
1230/3090 |
|
轴荷(Kg) |
4605/7695 |
最高车速(Km/h) |
90 |
|
备注 |
前伸760mm,后伸120mm;侧面防护及后下部防护装置为整体式结构,后下部防护装置离地高度:540mm;ABS系统生产厂家,型号 :焦作博瑞克控制技术有限公司,J ABS. |
|
【底盘技术参数】 |
|
底盘型号 |
EQ1161LJ9BDE |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
3950,4500,4700,5200,5600 |
|
轮胎规格 |
9.00R20,10.00R20 |
|
钢板弹簧片数 |
8/10+7 |
前轮距(mm) |
1858,1949,1923 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1806,1865 |
|
排放依据标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YC4EG170-50
YC4EG185-50
ISB210 50
ISB180 50
ISD160 50
YC4S160-50 |
广西玉柴机器股份有限公司
广西玉柴机器股份有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司 |
4730
4730
5900
5900
4500
3767 |
125
136
155
132
118
118 |
主要特点：
1、臂架和支腿均采用高强度钢板HQ60/5.0对焊成型，受力大，强度高；
2、H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、转台双向360°回转，采用了行星齿轮传动式减速机构；（具有自润滑和自锁功能）
4、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
5、下车与上车互锁，操作安全、可靠；
6、上车操作通过节流阀实现无极调速；
7、吊篮采用外置拉杆机械式调平，更加稳定和可靠；
8、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
9、配置应急泵，发动机或者齿轮泵发生故障，可以用于应急收车；
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。该作业车结构简单，操作方便，安全可靠，外型美观，广泛适用于市政、电力、路灯、广告、摄影、通讯、园林、交通、工矿、码头等多种系统的高空作业。
2. 适用标准
供货方应使用最新颁布执行的国家标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引用有以下标准：
1）GB/T9465《高空作业车》
2）GB3766 《液压系统通用技术条件》
3）GB7258《机动车运行安全技术条件》
4）GB1589 《汽车外廓尺寸载荷及质量限值》
5）GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6）GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7）QC/T252 《专用汽车定型试验规程》
8）JB/ZQ3011工程机械焊接通用技术条件
9）JG5099 《高空作业机械安全规则》
10）CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件
1)环境温度： -5℃ ～ +40℃（低于-5℃时更换耐磨液压油）
2)相对湿度： ≤95%（25℃）
3)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同时作用持续三个正弦波
安全系数 1.67
4)最大日温差： 15℃
5)日照强度(风速0.5m/s时)：0.1W/cm2
6)最大风速： ≤ 10.7m/s1）
